皖南電機冷卻方式和常用代碼

在了解皖南電機冷卻方式代碼之前，我們先介紹幾個基本概念：

1）冷卻：電機在進行能量轉換時，總是有一小部分損耗轉變成熱量，它必須通過電機外殼和周圍介質不斷將熱量散發出去，這個散發熱量的過程，我們就稱為冷卻。

2）冷卻介質：傳遞熱量的氣體或液體介質。

3）初級冷卻介質：溫度低于電機某部件的氣體或液體介質，它與電機的該部件相接觸，并將其放出的熱量帶走。

4）次級冷卻介質：溫度低于初級冷卻介質的氣體或液體介質，通過電機的外表面或冷卻器將初級冷卻介質放出的熱量帶走。

5）最終冷卻介質：熱量傳遞到最后的冷卻介質。

6）周圍冷卻介質：電機周圍環境的氣體或液體介質。

7）遠方介質：一種遠離電機的介質，通過進、出口管或通道吸入電機熱量和排出冷卻介質至遠方。

8）冷卻器：使一種冷卻介質的熱量傳遞到另外一種冷卻介質，并保持兩種冷卻介質分開的裝置。

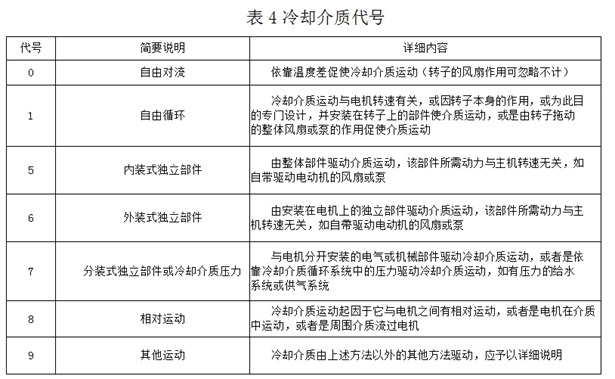

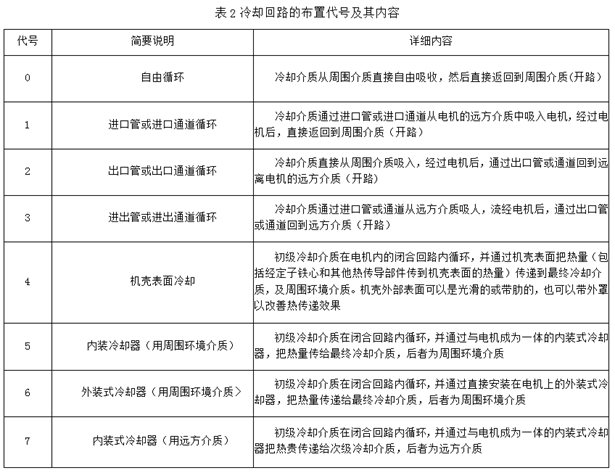

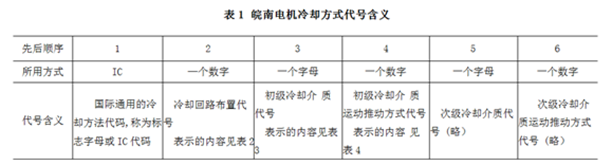

國家標準《旋轉電機 冷卻方法》（GB/T1993-1993）規定了有關旋轉電機冷卻的名次術語，代號及相關內容。皖南電機的冷卻方式最多用6部分進行表述，但先后順序，其所用方式和代號含義見表1，常見的中小型皖南電機無次級冷卻介質，所以只有前4部分。

第一部分（IC）是“國際”和“冷卻方式”的英文，即international和cooling method的第一字母I和C。

若冷卻介質是空氣（用字母A表示），則其介質代號（A）可以省略。省略若干代號后的標記應優先使用簡化標記。

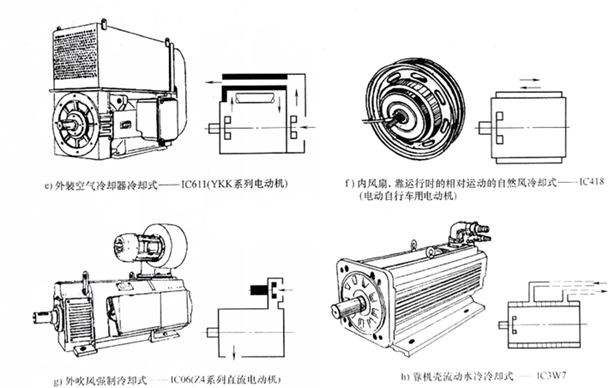

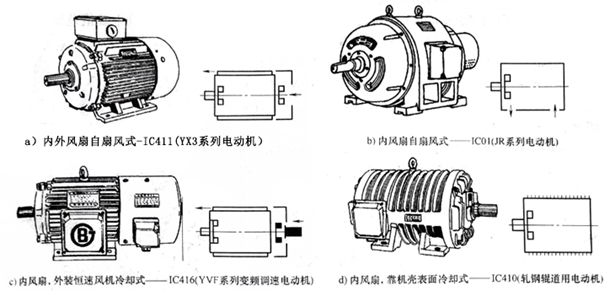

用周圍空氣和水冷卻的中小型電機冷卻方式舉例如下圖所示：

舉例說明 ：  IC411 完整標記法為  IC4A1A1

“IC”為冷卻方式標志代號；

“4”為冷卻介質回路布置代號（機殼表面冷卻）

“A’’為冷卻介質代號（空氣）

第一個“1”為初級冷卻介質推動方法代號（自循環）

第二個“1”為次級冷卻介質推動方法代號（自循環）
