三相異步電動機星三角啟動原理及電路圖

一、三相異步電動機星三角啟動原理

如果三相用電器的接法是星形的，那么用電器實際的電壓就是相電壓是220v，如果是角型的那就是線電壓是380v，很明顯相電壓低于線電壓，所以當電機剛啟動時接成星形的就人為的給他降低了電壓，這樣可以保證開啟電流不至于太高，電機剛啟動時電流很高，過高的電流會對電網造成不良影響，繼而影響其他電氣的正常工作，當電機正常工作后，電流就變的很小，這時候再給他換成角型的使其電壓升高，可以提高他的轉矩（也就是使電機更有勁）。

星三角啟動，屬降壓啟動，是以犧牲功率為代價來換取降低啟動電流來實現的。所以不能一概而輪，以電機功率的大小來確定是否需采用星三角啟動，還的看是什么樣的負載，一般在需要啟動時負載輕，運行時負載重尚可采用星三角啟動，一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍，而對電網的電壓要求一般是正負10%。為了不形成對電網電壓過大的沖擊所以要采用星三角啟動，一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動。只有鼠籠型電機才采用星三角啟動。.

二、三相異步電動機星三角啟動電路

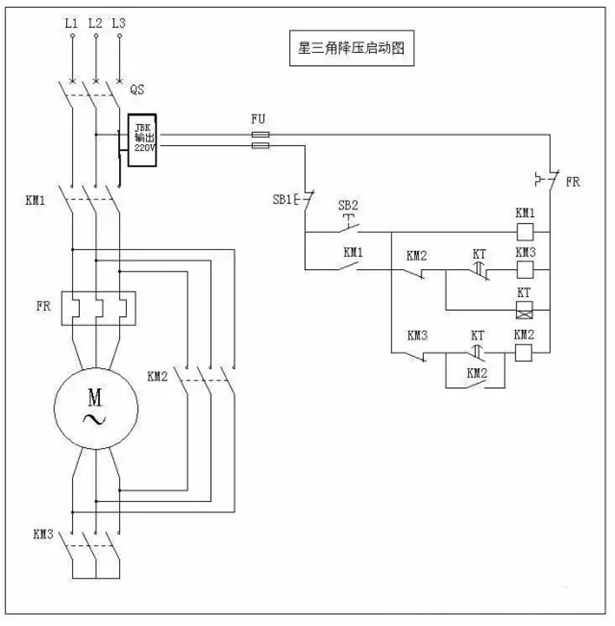

按下啟動按鈕SB2，KM1、KT、KM3線圈同時通電并自保，電機Y型連接，接入三相電源進行減壓啟動，當電機轉速接近額定轉速時，通電延時型時間繼電器KT動作，觸點KT1斷開，KT2閉合。KT1使KM#線圈斷電釋放，KT2是KM2線圈經觸點KM3通電吸合，電機有Y型連接變?yōu)椤鬟B接，進入正常運行。

而觸點KM2使KT線圈斷電釋放，使KT在電機Y—△啟動后斷電，并實現KM2與KM3的電氣互鎖。

三、三相異步電動機星三角啟動的使用條件

1.當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法；

2.該方法是：在電機啟動時將電機接成星型接線,當電機啟動成功后再將電機改接成三角型接線（通過雙投開關迅速切換）；

3.因電機啟動電流與電源電壓成正比,此時電網提供的啟動電流只有全電壓啟動電流的1/3 ，但啟動力矩也只有全電壓啟動力矩的1/3。

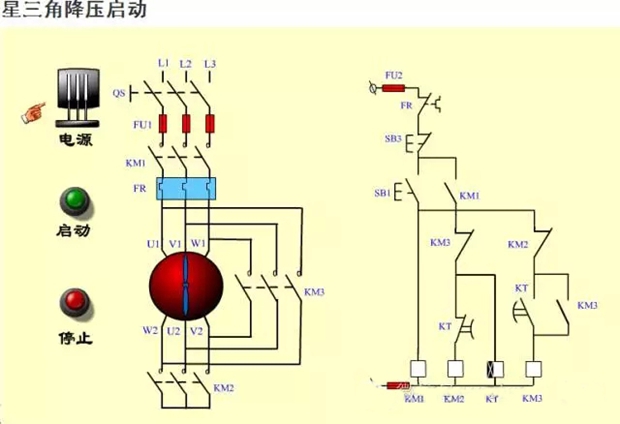

四、補充三相異步電動機星三角啟動電路圖
